在化工儲(chǔ)運(yùn)領(lǐng)域，PPH（聚丙烯均聚物）儲(chǔ)罐憑借其優(yōu)異的耐化學(xué)腐蝕性和機(jī)械性能，已成為酸堿介質(zhì)儲(chǔ)存的主流設(shè)備。其防水性能作為核心指標(biāo)，直接關(guān)系到設(shè)備使用壽命與介質(zhì)儲(chǔ)存安全。本文從材料特性、制造工藝、檢測(cè)標(biāo)準(zhǔn)三個(gè)維度，系統(tǒng)解析PPH罐防水性能的評(píng)估方法與技術(shù)要點(diǎn)。

　　一、材料特性對(duì)防水性能的基礎(chǔ)支撐

　　PPH材料分子結(jié)構(gòu)中的等規(guī)立構(gòu)鏈段賦予其獨(dú)特的防水優(yōu)勢(shì)：
　　?1.分子鏈結(jié)構(gòu)?：高度規(guī)整的等規(guī)聚丙烯分子鏈形成致密結(jié)晶區(qū)，結(jié)晶度可達(dá)60-75%，有效阻止水分子滲透。相比HDPE（高密度聚乙烯）0.1-1×10?12cm3·cm/(cm2·s·Pa)的水蒸氣透過(guò)率，PPH的透濕系數(shù)可降低至0.05×10?12量級(jí)。
　　?2.化學(xué)穩(wěn)定性?：在20℃條件下，PPH對(duì)水的吸收率僅0.01-0.03%，遠(yuǎn)低于PVC（0.04-0.07%）和FRP（0.5-1.2%）。這種特性使其在長(zhǎng)期接觸水基介質(zhì)時(shí)，仍能保持結(jié)構(gòu)穩(wěn)定性。

　　?3.溫度適應(yīng)性?：通過(guò)添加納米二氧化硅等改性劑，PPH罐可在-40℃至+120℃溫域內(nèi)維持尺寸穩(wěn)定性，熱變形溫度較普通聚丙烯提升30-50℃，避免因溫度波動(dòng)導(dǎo)致的密封失效。

　　二、制造工藝對(duì)防水性能的關(guān)鍵影響

　　PPH罐的防水性能高度依賴制造工藝的準(zhǔn)確控制：

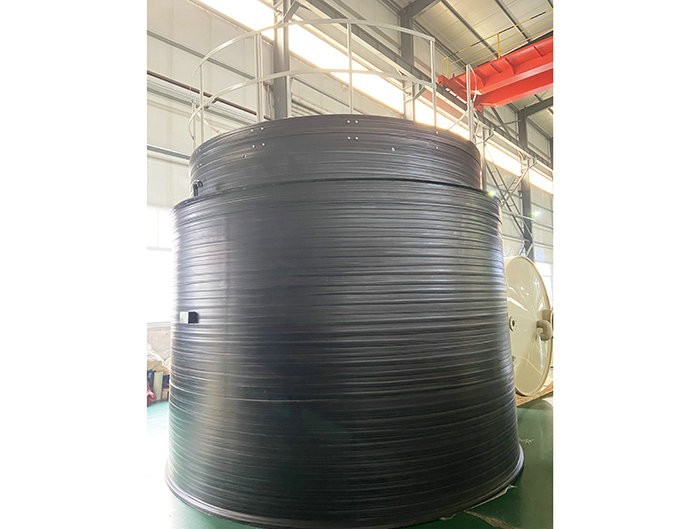

　　?1.擠出纏繞工藝?：
　　熔體溫度需嚴(yán)格控制在220-250℃，溫度波動(dòng)超過(guò)±5℃會(huì)導(dǎo)致層間結(jié)合力下降
　　纏繞張力應(yīng)保持在15-25N/cm，確保層間貼合密度≥0.95g/cm3
　　冷卻水溫度控制在15-25℃，避免急冷導(dǎo)致的內(nèi)應(yīng)力集中
　　?2.焊接工藝規(guī)范?：
　　熱風(fēng)焊接時(shí)，風(fēng)溫需準(zhǔn)確至350±10℃，焊接速度與壓力匹配系數(shù)應(yīng)達(dá)0.8-1.2
　　焊縫強(qiáng)度需達(dá)到母材強(qiáng)度的85%以上，通過(guò)拉伸試驗(yàn)驗(yàn)證
　　焊縫余高控制在0.5-1.5mm，避免應(yīng)力集中點(diǎn)
　　?3.密封結(jié)構(gòu)設(shè)計(jì)?：
　　法蘭密封面粗糙度應(yīng)≤Ra3.2μm，配合O型圈實(shí)現(xiàn)雙重密封
　　人孔蓋采用錐面密封結(jié)構(gòu)，配合扭矩控制（50-70N·m）確保密封可靠性

　　排氣閥設(shè)計(jì)壓力閾值需高于罐體設(shè)計(jì)壓力20%

　　三、防水性能檢測(cè)標(biāo)準(zhǔn)體系

　　建立多維度的檢測(cè)體系是評(píng)估PPH罐防水性能的核心：
　　?1.氣密性檢測(cè)?：
　　采用真空衰減法，在-80kPa壓力下保持30分鐘，壓力降≤1kPa為合格
　　氦質(zhì)譜檢漏法檢測(cè)靈敏度可達(dá)1×10??Pa·m3/s，適用于高精度檢測(cè)
　　?2.水壓試驗(yàn)?：
　　試驗(yàn)壓力為設(shè)計(jì)壓力的1.25倍，保壓時(shí)間≥30分鐘
　　觀察罐體焊縫及接口處無(wú)滲漏，變形量≤0.2%罐體直徑
　　?3.長(zhǎng)期浸泡試驗(yàn)?：
　　將罐體完全浸入20℃去離子水中，持續(xù)90天
　　檢測(cè)質(zhì)量變化率≤0.5%，尺寸變化率≤0.3%
　　?4.紅外熱成像檢測(cè)?：
　　通過(guò)溫差分析識(shí)別密封薄弱環(huán)節(jié)

　　正常密封區(qū)域溫差應(yīng)≤2℃，異常區(qū)域溫差＞5℃需排查

　　四、性能優(yōu)化技術(shù)方向

　　針對(duì)PPH罐防水性能的持續(xù)提升，行業(yè)正聚焦三大技術(shù)突破：
　　?1.納米改性技術(shù)?：通過(guò)添加0.5-2%的納米蒙脫土，可使水蒸氣透過(guò)率降低40-60%
　　?2.激光焊接工藝?：采用1064nm光纖激光器，實(shí)現(xiàn)焊縫熔深比傳統(tǒng)工藝提升3倍
　　?3.智能監(jiān)測(cè)系統(tǒng)?：集成壓力傳感器與濕度傳感器，實(shí)時(shí)監(jiān)測(cè)罐體密封狀態(tài)，預(yù)警閾值設(shè)定為壓力變化率＞5kPa/h或濕度＞85%RH
　　在化工行業(yè)綠色轉(zhuǎn)型背景下，PPH罐的防水性能評(píng)估已從單一指標(biāo)檢測(cè)發(fā)展為系統(tǒng)性質(zhì)量控制體系。通過(guò)材料改性、工藝優(yōu)化與智能監(jiān)測(cè)的協(xié)同創(chuàng)新，PPH罐的防水等級(jí)正從IP65向IP68標(biāo)準(zhǔn)邁進(jìn)，為苛刻工況下的介質(zhì)儲(chǔ)存提供更可靠的解決方案。未來(lái)，隨著數(shù)字孿生技術(shù)在制造過(guò)程的應(yīng)用，PPH罐的防水性能預(yù)測(cè)精度有望提升至98%以上，推動(dòng)行業(yè)向零泄漏目標(biāo)邁進(jìn)。
